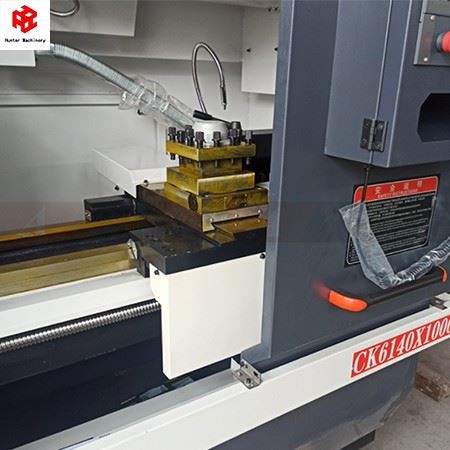

CK6140 Horizontalni CNC strug

Ovaj alatni stroj može automatski završiti proces rezanja cilindrične površine, konusne površine, lučne površine, krajnje površine, žljebova, iskošenja i drugih procesa za različite osovine i stezne glave, te može izvoditi ravni navoj, konusni navoj i druge navoje. Posebno je pogodan za masovnu proizvodnju delova u opštoj mašinskoj industriji, posebno za složene i precizne delove, a pogodan je i za industriju alata i obrazovno-nastavne odeljenja.

Vodilica alatne mašine je kaljena i fino brušena audio frekvencijom, sa dobrom otpornošću na habanje i visokom preciznošću;

Glavna osovina usvaja konverziju frekvencije i brzinu sa jednim vretenom; dvije osovine i dva zupčanika konverzija frekvencije i promjena brzine;

Alatna mašina je opremljena automatskim sistemom podmazivanja, koji može efikasno smanjiti uticaj termičkih promena i osigurati tačnost obrade;

Alatna mašina može biti opremljena CNC operativnim sistemima kao što su Guangshu, Siemens i Fanuc, koji imaju pouzdanu kontrolu;

Posebni dodaci kao što su pneumatske i hidraulične stezne glave mogu se dodati prema zahtjevima korisnika.

Specifikacije	单位	CK6130	CK6140
Max.ljuljanje preko kreveta	mm	300	400
Max. zamahnuti preko poprečnog tobogana	mm	100	240
Maks. dužina obrade	mm	chuck卡盘200/夹头chuck head320	chuck卡盘420/680
Hod po X/Z osi	mm	300/350	X:280Z:550/750
Nos vretena		A2-5	A2-6/（A2-8可选）
Provrt vretena	mm	48	48/82
Kapacitet bara	mm	40	40/65
Max. spindle speeo	rpm	2500	150-2000/150-1800
Veličina stezne glave	mm	160	200/250
Motor vretena	kW	4	5.5/7.5（可选）
Ponovljivost X/Z ose	mm	±0.005	±0.005
Obrtni moment motora za napajanje osi X/Z	N.m	X:4Z:4	X:4Z:6
X/Z Brzi hod	m/min	X:6Z:8	X:6 Z:8
Zadnje pino dia	mm	D52	中60
Quill traverse	mm	90	100
Konus perja	#	MT4	MT4
Turret type		4工位电动刀架	4工位电动刀架
Veličina reznog alata	mm	20×20	20×20
Tip vodiča		双山	双山
Ukupni kapacitet snage	KVA	7	11
Dimenzije mašine (DxŠxV)	mm	1600×1100×1650	2200×1160×1620
Neto težina (oko)	kg	950	1800
